第七次作业 (对应 lesson9.html)

说明

我选择的是: Owl Movies Ticket System 项目组的题目

是关于 一个种树应用 Forest 的 ;

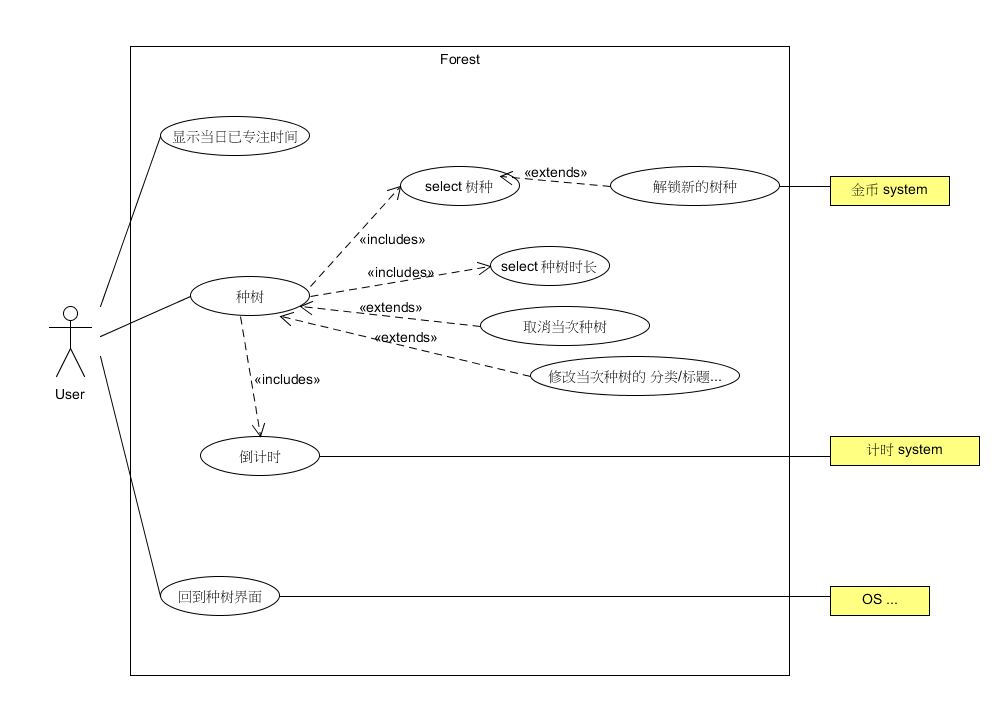

用例图

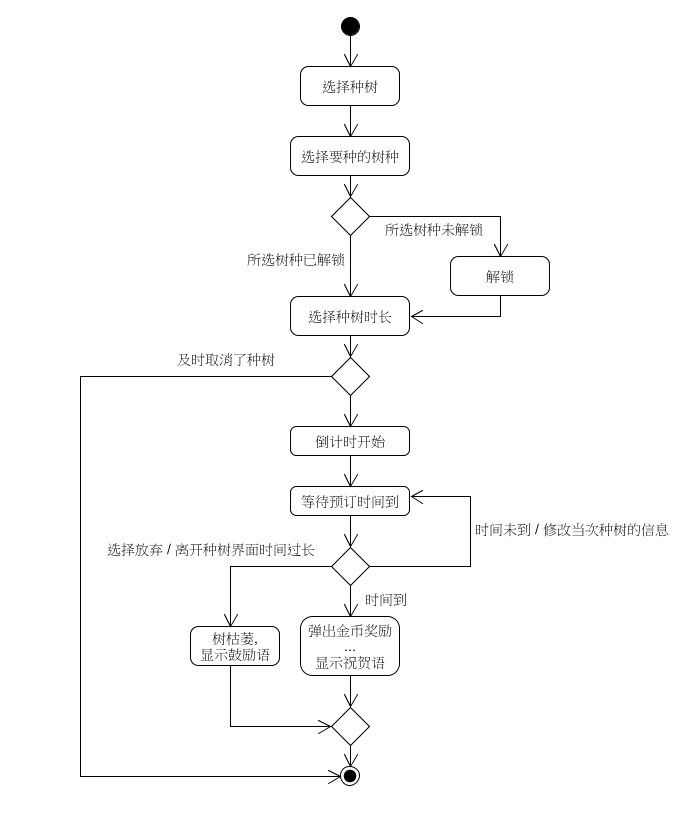

XX业务或用例的活动图

种树业务:

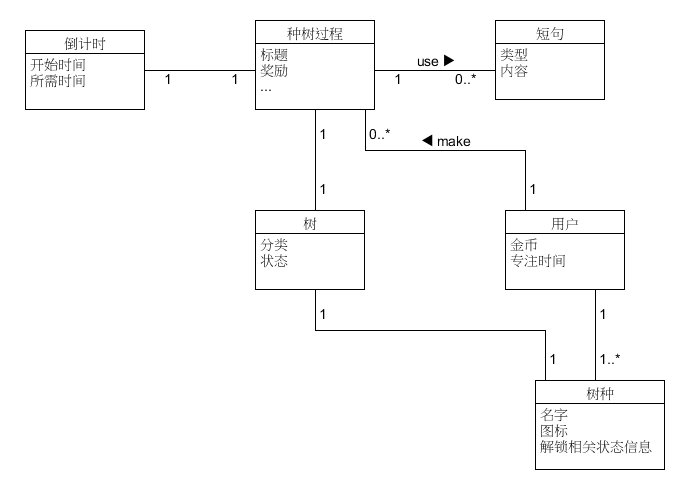

XX领域模型

种树业务:

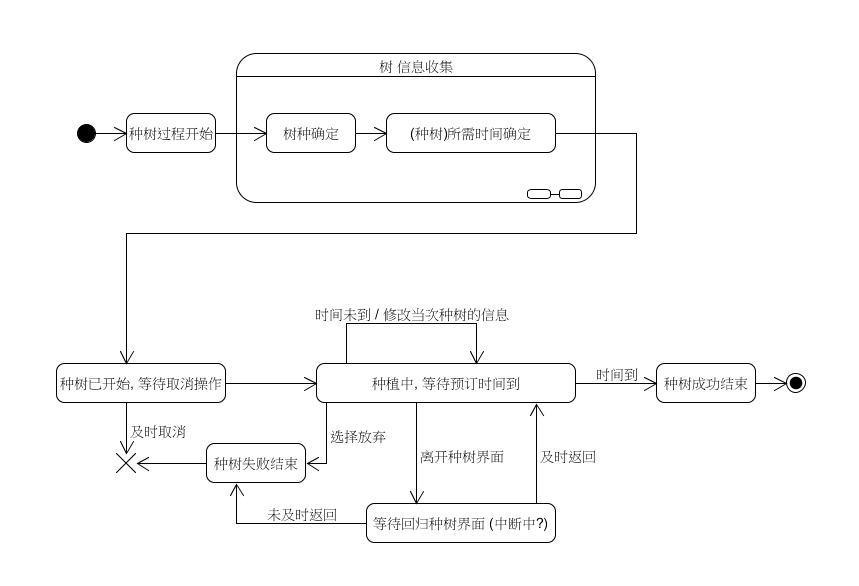

XX对象的状态图

种树业务 对象:

XX场景的系统顺序图与操作协议

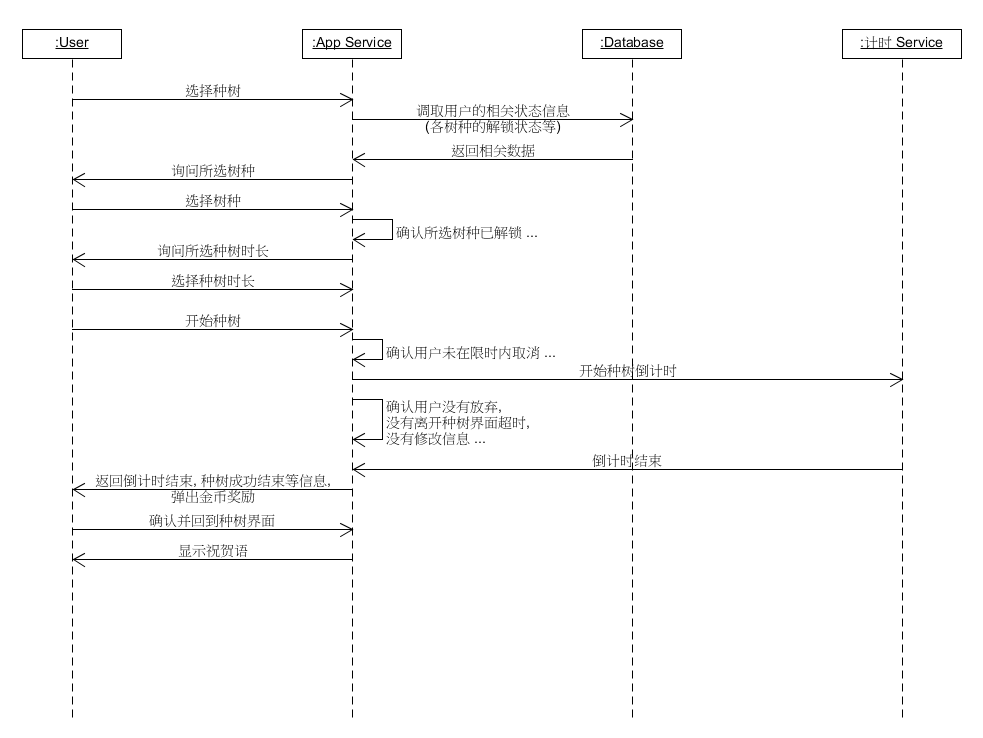

种树业务 简单成功 (没有 解锁/取消/放弃 等情况发生) 场景:
