使用 ECB 实现 make reservation 用例的详细设计（包含用例简介，顺序图，类图）

参考 第四次作业 和 第五次作业, 以及其他同学的优秀作业

用例简介

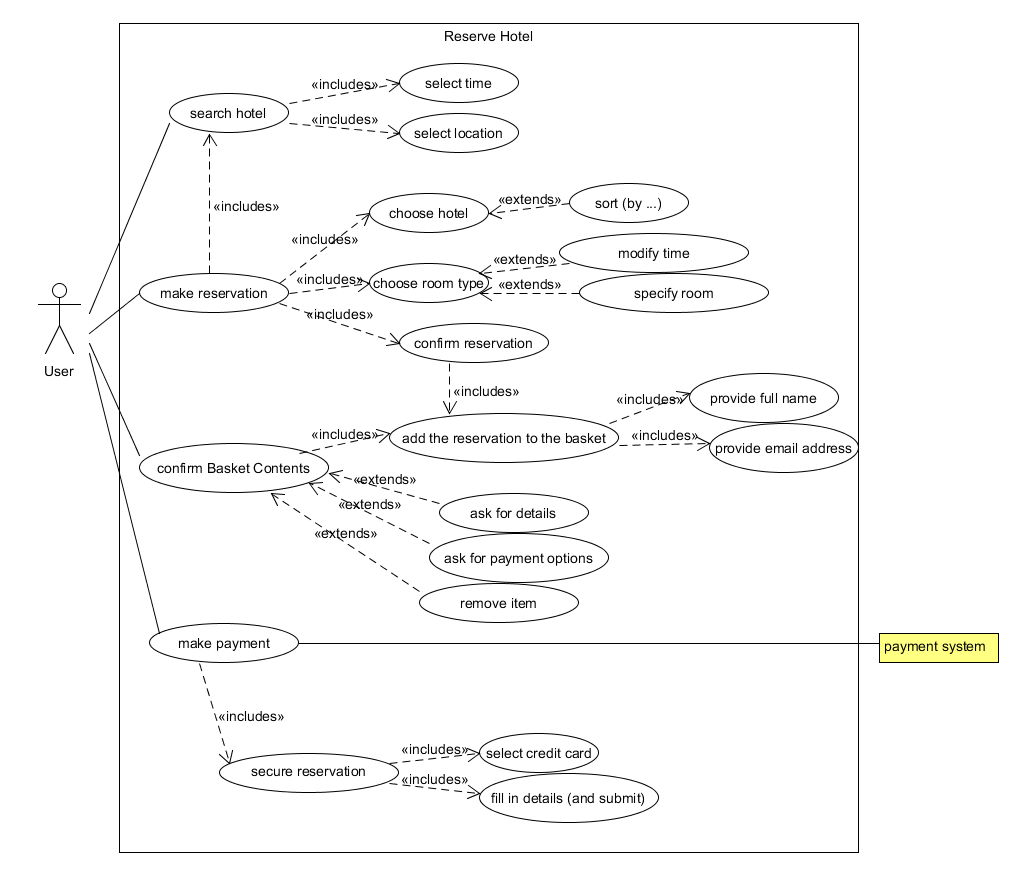

可作出 make reservation 用例的用例图如下:

从尽量简单的角度出发, 进行设计作图时会作简化, 不考虑一些具体行为 …

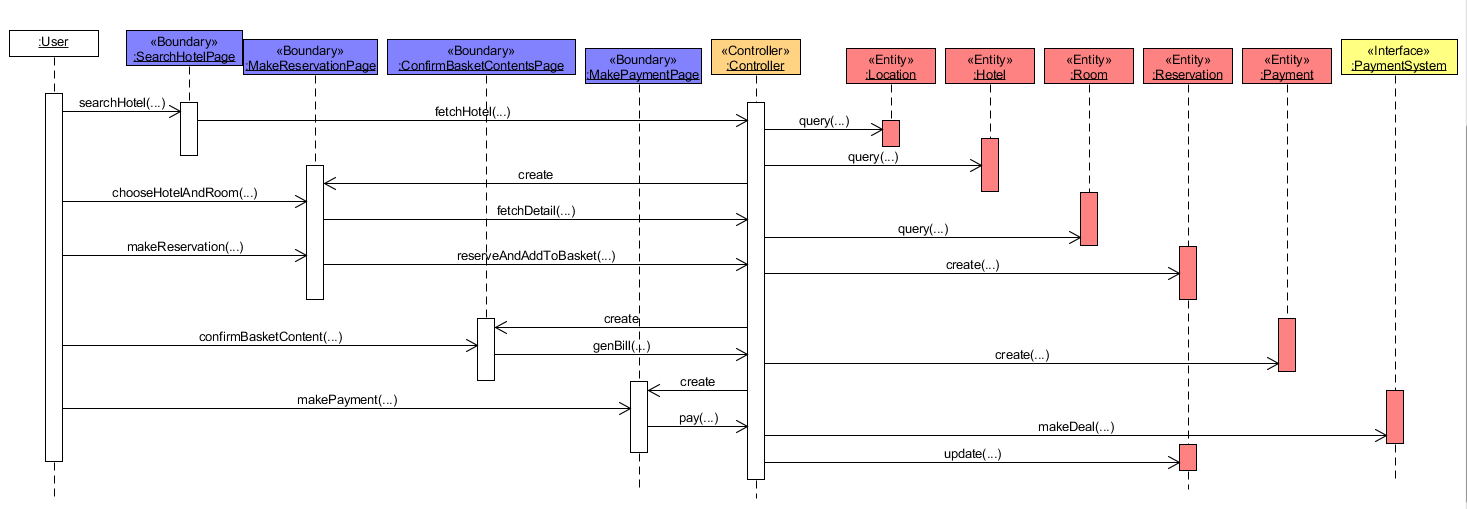

顺序图

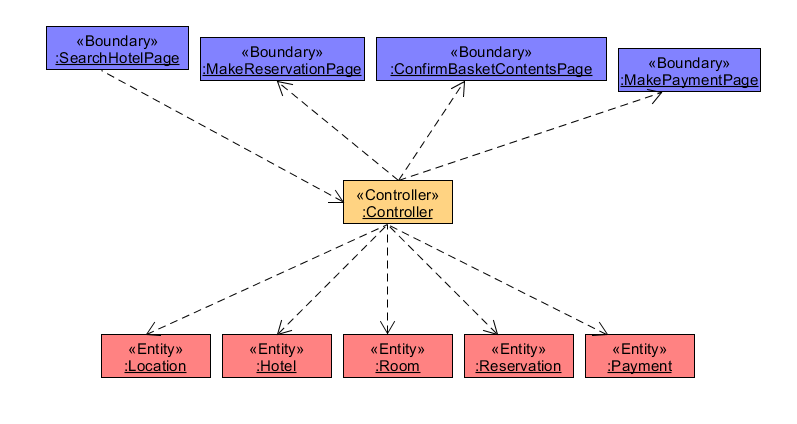

类图

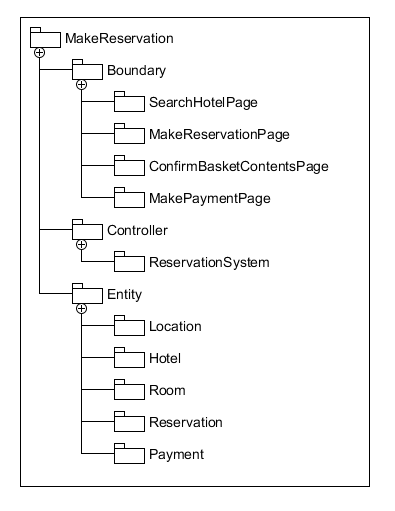

将逻辑设计类图映射到实际项目框架的包图。用树形结构表述实现的包和类

最单纯的按模块进行划分的那种结构:
